Электронные стабилизаторы Oberon E (LC)
Увеличить


Электронные стабилизаторы Oberon E (LC)

ВНИМАНИЕ! Чтобы приобрести стабилизатор OBERON, свяжитесь с нами и укажите нужную модель.
Позвоните, чтобы уточнить цену


Что такое сетевой кондиционер? В чем отличие от стабилизатора?

Сетевой кондиционер – это разновидность стабилизатора напряжения с дополнительными защитными системами. Помимо контроля напряжения, сетевые кондиционеры осуществляют его фильтрацию и обеспечивают гальваническую развязку вход-выход. Другими словами, нормализуют несколько параметров. Их можно считать «продвинутыми» стабилизаторами, в то время как обычные устройства отнести к автоматическим регуляторам напряжения. Компания N-Power выпускает как электронные, так и и электромеханическими сетевые кондиционеры. Электронные сетевые кондиционеры Oberon E (LC) разработаны специально для качественной защиты питаемой нагрузки от большинства распространенных неполадок сетевого напряжения, таких как отклонения напряжения от номинального значения, высоковольтные всплески, высокочастотные помехи и др., составляющие более 95% всех возможных проблем линий электропередач.

Сетевые кондиционеры Oberon E (LC) оборудованы дополнительными защитными устройствами, каждое из которых призвано устранять определенный класс существующих сетевых неполадок для получения более качественного выходного напряжения:

  • Автоматический регулятор напряжения – стабилизатор.
  • Устройство подавления кратковременных высоковольтных импульсов напряжения (всплесков), вызванных грозовыми разрядами.
  • Низкочастотный фильтр для устранения коммутационных помех и высокочастотных электромагнитных шумов и наводок.
  • Изолирующий трансформатор между входом и выходом, обеспечивающий 100% гальваническую развязку по низкочастотному напряжению 50 Гц.

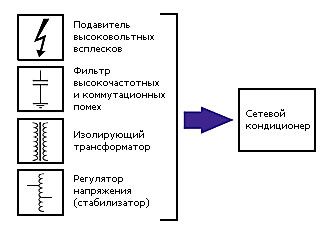

Сетевой кондиционер – это улучшенный стабилизатор напряжения с добавленными функциями защиты
Сетевой кондиционер – это улучшенный стабилизатор напряжения с добавленными функциями защиты

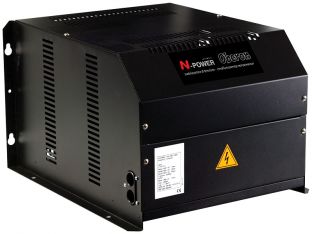

Сетевой кондиционер Oberon E4000-15 LC GSR (4 кВА, 1ф)
Сетевой кондиционер Oberon
E4000-15 LC GSR (4 кВА, 1ф)



Сетевые кондиционеры Oberon: основные типы
  • Oberon E (LC) - однофазные электронные сверхбыстродействующие стабилизаторы на статических переключателях.
    Производятся модели мощностью 0.5 - 8 кВА (однофазные).
  • Oberon E (LC) - трехфазные электронные быстродействующие стабилизаторы на статических переключателях.
    Производятся модели мощностью 6 - 24 кВА (трехфазные).
  • Oberon Y (LC) - трехфазные сервоприводные электродинамические стабилизаторы напряжения.
    Производятся модели мощностью 9 - 830 кВА (трехфазные).



Основные сферы использования электронных сетевых кондиционеров серии Oberon E (LC)

Данные устройства применяются для защиты нагрузки средней и малой мощности, требующей высокой скорости стабилизации: систем управления технологическими процессами, систем автоматического учета, промышленных роботов, лабораторных и испытательных приборов, медицинского и телекоммуникационного оборудования, вычислительной и любой другой техники.



Особенности однофазных электронных стабилизаторов Oberon E (LC) – 0.5 … 8 кВА

Однофазные устройства Oberon E (LC) бесшумно работают. Они компактны, доступны по цене и поэтому являются идеальным решением для использования в помещения, где находятся люди (офисах, лабораториях). Oberon E (LC) также нашли широкое применение в автомобильной, химической, пищевой промышленностях и телекоммуникационной отрасли. Им характерна исключительно высокая степень защиты нагрузки, поэтому они могут полностью удовлетворить потребности самых придирчивых заказчиков.

  • Модельный ряд: 0.5 … 8 кВА.
  • Для защиты однофазной нагрузки с номинальным напряжением 220, 230 и 240 В. Наличие входного нейтрального провода не является обязательным.
  • При необходимости возможность установки в промышленные стойки (Rack Mount), а также монтажа в электрические щиты.
  • По требованию заказчиков возможен выпуск специальных модификаций для работы с однофазной нагрузкой 230 В от трехфазных сетей с напряжением 440-220 В и частотой 50/60 Гц.



Особенности трехфазных электронные стабилизаторы Oberon E (LC) – 6 … 24 кВА

Трехфазные сетевые кондиционеры Oberon E (LC) являются уникальным решением для защиты таких видов нагрузок, как автоматизированные линии управления технологическими процессами производства, промышленные роботы и телекоммуникационные устройства. Они оснащены встроенным изолирующим трансформатором со схемой «треугольник-звезда», который формирует чистую и свободную от помех выходную нейтраль. Таким образом, стабилизаторы способны защищать критичную нагрузку даже от трехфазной входной электросети без подключения входного нейтрального провода. Это существенно повышает помехозащищенность энергопотребителей в промышленных зонах.

Oberon E12000-15 LC (12 кВА, трехфазный)
Oberon E12000-15 LC
(12 кВА, трехфазный)

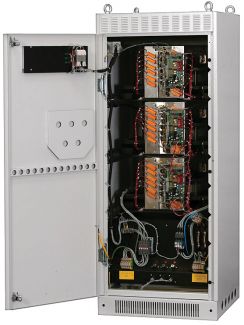

Oberon E12000-15 LC (внутреннее устройство)
Oberon E12000-15 LC
(внутреннее устройство)


Oberon E18000-15 LC (18 кВА, трехфазный)
Oberon E18000-15 LC
(18 кВА, трехфазный)



Основные защитные схемы, применяемые в моделях Oberon E (LC)
  • Устройство подавления кратковременных высоковольтных импульсов и всплесков напряжения (TVP)
    «Срезает» высоковольтные всплески напряжения, возникающие из-за коммутации электрических линий или вызванные грозовыми разрядами. Подавляет все кратковременные импульсы напряжения, превышающие определенный энергетический предел. Данный фильтр крайне эффективен для борьбы с разрядами атмосферного электричества напряжением свыше 6 кВ. Он удовлетворяет следующим стандартам: EN 61643-11/VDE 0675, type 2 (cat. C), часть 6-11. Устройство обеспечивает защиту при номинальном токе разряда 40-60 кА (8/20 In) с максимальным импульсом 50-110 кА и верхним уровнем напряжения не более 1300 В длительностью до 25 нс.
  • Низкочастотный защитный фильтр
    Для борьбы с электромагнитными помехами сетевой кондиционер Oberon оснащен низкочастотным фильтром, подавляющим высокочастотные и радиочастотные наводки в линии.
  • Изолирующий трансформатор
    Обеспечивает 100% гальваническую развязку между входом и выходом, формирует чистую выходную нейтраль. Благодаря электростатическому экрану между вторичной и первичной обмотками осуществляет качественное помехозащищенность. Трансформатор использует архитектуру "треугольник-звезда" и соответствует термическому классу F. обладает низким выходным сопротивлением (импедансом) и существенно подавляет паразитные высшие гармоники напряжения. Он одинаково хорошо работает с нагрузкой любого характера с любым коэффициентом мощности. Дополнительная изоляция и экранирование обмоток приводят к увеличению напряжения пробоя между вторичной и первичной обмотками до 3000 В в течении 1 мин.
  • Автоматический электронный регулятор напряжения
    Осуществляет высокоэффективную стабилизацию выходного напряжения с точностью не хуже ±3% не зависимо от характера нагрузки и без генерации каких либо электромагнитных помех. Регулятор обладает следующими основными характеристиками:
    - скорость стабилизации напряжения менее 2 мс/В;
    - независимость от характера нагрузки (активная, емкостная, индуктивная);
    - низкое динамическое сопротивление (импеданс не более 0.5%);
    - способность выдерживать кратковременные стартовые токовые броски (7 … 15 Inom);
    - высокоэффективная работа, низкий уровень тепловых потерь, КПД свыше 99%;
    - установлен «квазипиковый» измеритель выходного напряжения, снимающий показания каждые 10 мс, учитывающий искажения синусоидальной формы напряжения нелинейной нагрузкой и корректирующий его значение;
    - увеличенные промежутки и зазоры межу элементами (свыше 8 мм) для увеличения напряжения пробоя;
    - все полупроводниковые силовые компоненты обладают высоким напряжением пробоя (не менее 2500 В). Они смонтированы на охлаждающие радиаторы с помощью теплопроводящих изоляторов.
  • Аварийная защита нагрузки от высокого напряжения
    Установлена на всех трехфазных и однофазных моделях Oberon E (LC) с литерой N (6, 8 кВА). По требованию заказчика может быть установлена на других однофазных стабилизаторах с обозначениями GS и GR. Она представляет собой защитное устройство, отключающее нагрузку, когда выходное напряжение превышает пороговое значение (номинал + 14%) более, чем на 0.4 с.
  • Разделительная индуктивность (для повышения помехозащищенности)
    Устанавливается только в однофазные модели с буквой N (6, 8 кВА). Является высокочастотной индуктивностью с ненасыщенным сердечником и используется в качестве разделительной индуктивности или фильтра для подавления высокочастотных помех и дополнительной защиты особо чувствительной нагрузки.

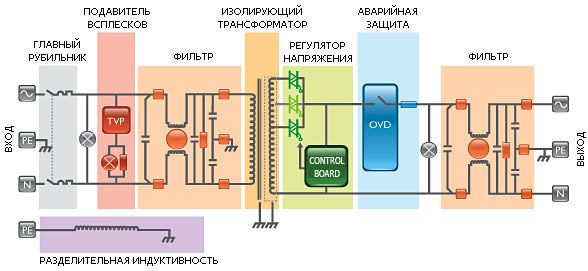

Блок-схема сетевых кондиционеров (электронных стабилизаторов) Oberon E (LC) – 1ф
Блок-схема сетевых кондиционеров (электронных стабилизаторов) Oberon E (LC) – 1ф

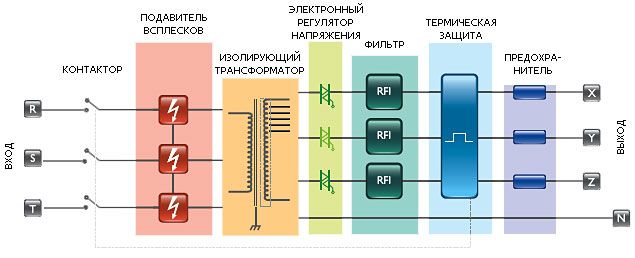

Блок-схема сетевых кондиционеров (электронных стабилизаторов) Oberon E (LC) – 3ф
Блок-схема сетевых кондиционеров (электронных стабилизаторов) Oberon E (LC) – 3ф



Однофазные и трехфазные сетевые кондиционеры Oberon E (LC)
электронные быстродействующие
со встроенным изолирующим трансформатором

Модель Мощ-
ность,
кВА
Кол-
во
фаз
Номинальное
значение Uвх, В
Допустимое
изменения Uвх.
U вых.,
В
Номин.
ток,
А
Установ-
ленные
функции
Размеры
(ШxДxВ),
мм
Вес,
кг
Oberon E500-15 LC GS 0.5 1 230/400/440±15% 230±3% 2.17 FF-CF-CT-M 380x315x216 21
Oberon E750-15 LC GS 0.75 1 230/400/440±15% 230±3% 3.26 FF-CF-CT-M 380x315x216 28
Oberon E1000-15 LC GS 1.0 1 230/400/440±15% 230±3% 4.35 FF-CF-CT-M 380x360x260 39
Oberon E2000-15 LC GS 2.0 1 230/400/440±15% 230±3% 8.7 FF-CF-CT-M 400x460x295 49
Oberon E4000-15 LC GS 4.0 1 230/400/440±15% 230±3% 17.39 FF-CF-CT-M 400x460x295 60

Oberon E6000-20 LC 6.0 1 230±20% 230±3% 26.09 IM-L-FF-M-O-DT 455x405x580 80
Oberon E8000-20 LC 8.0 1 230±20% 230±3% 34.78 IM-L-FF-M-O-DT 455x405x580 119

Oberon E500-15 LC GSR 0.5 1 230/400/440±15% 230±3% 2.17 I-L-F-FF-CF-CT-M 482x415x221 23
Oberon E750-15 LC GSR 0.75 1 230/400/440±15% 230±3% 3.26 I-L-F-FF-CF-CT-M 482x415x221 30
Oberon E1000-15 LC GSR 1.0 1 230/400/440±15% 230±3% 4.35 I-L-F-FF-CF-CT-M 482x460x266 45
Oberon E2000-15 LC GSR 2.0 1 230/400/440±15% 230±3% 8.7 IM-L-FF-CF-CT-M 482x560x310 58
Oberon E4000-15 LC GSR 4.0 1 230/400/440±15% 230±3% 17.39 IM-L-FF-CF-CT-M 482x560x310 68

Oberon E6000-15 LC 6.0 3 400±15% 400+N±3% 8.7 I-L-FF-M-BT-PT 650x650x1300 165
Oberon E12000-15 LC 12.0 3 400±15% 400+N±3% 17.32 I-L-FF-M-BT-PT 650x650x1300 172
Oberon E18000-15 LC 18.0 3 400±15% 400+N±3% 26 I-L-FF-M-BT-PT 650x650x1800 295
Oberon E24000-15 LC 24.0 3 400±15% 400+N±3% 34.64 I-L-FF-M-BT-PT 650x650x1800 375
